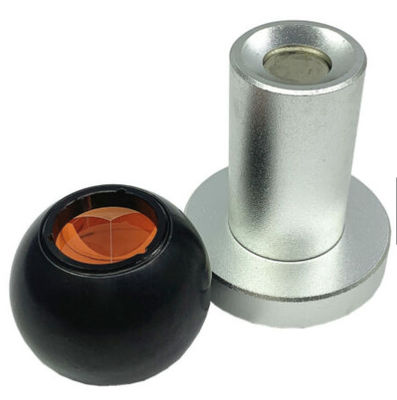

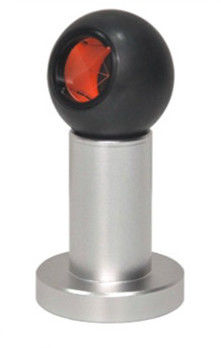

Magnetic Base Stand Total Station Survey Mini Prisma Costante 17,5 mm con Copper Coated Ball Prism Set

Misurazione della stazione totale Mini prisma a sfera Base magnetica Prisma di supporto costante 17,5 mm

Modello:ADS114

Visualizzazione:

1Riflettore per impianti fissi/prisma anti-vandale
2. alloggiamento: materiale: 45 acciaio;

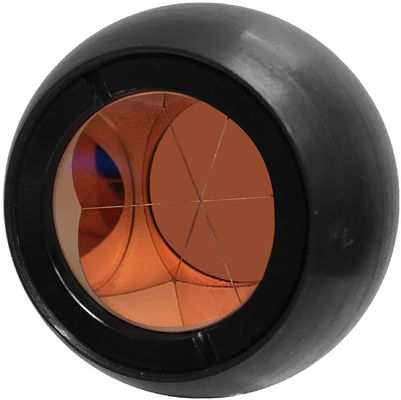

3Diametro della palla: 45 mm.
4Diametro del prisma: 25,4 mm.
5- Cubo angolare di percorso d'aria in alloggiamento sferico nero.
6. applicato per- misurazioni di precisione- misurazioni automatiche.
7- Applicabile alle piste ad alta velocità.

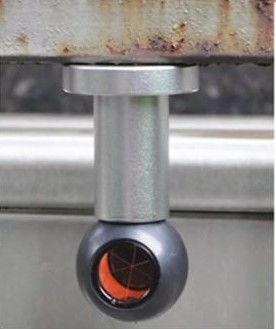

8Viene con una base magnetica come supporto.

9Acciaio inossidabile lucidato

Dati tecnici:

Garanzia:

Viene fornita una garanzia di un anno.

Offset del prisma di indagine

Retro-reflectors (or corner cube prisms) used with electronic distance measuring (EDM) instruments have an offset because the transmitted light beam from the EDM takes longer to enter and exit the prismQuesto tempo più lungo si traduce in una distanza più lunga misurata. Questa distanza viene corretta utilizzando un 'offset' e posizionando il prisma in relazione alla linea di piombo del supporto del prisma.L'offset è determinato moltiplicando l'altezza del prisma per l'indice di rifrazione del vetro utilizzatoGli spostamenti più comuni sono 0, -17,5 mm, -30 mm, -34 mm e -40 mm.

Un spostamento nodale su un prisma di rilevamento è definito dal rapporto tra il possesso del prisma e il prisma che posiziona il centro ottico del prisma sulla linea di piombo del possesso.Questo spostamento è il più vantaggioso nel lavoro a distanza ravvicinata quando l'apice o il centro del prisma viene utilizzato come bersaglio puntante per la misurazione dell'angolo verticale e orizzontaleOgni prisma di rilevamento ha un spostamento nodiale.può causare errori angolari quando si utilizza l'apex del prisma come bersaglio se non è perfettamente puntato verso lo strumento di misura.

Per un rilevamento di elevata precisione si raccomanda di utilizzare un prisma rotondo invece di un prisma a 360° se si utilizza una stazione totale robotica.Un prisma del punto nodale deve essere utilizzato per il lavoro di tracciamento e layout ad alta precisione.

Spedizione:

Le piccole quantità saranno confezionate in cartoni e spedite via espresso o aerea.

Per grandi quantità, la spedizione via mare sarebbe la scelta migliore.

Confezione:

Ogni articolo sarà confezionato con un imballaggio interno individuale. Tutti gli articoli saranno confezionati con una scatola di carta esterna. Per grandi quantità sarà fornito un pallet per una migliore spedizione.

Dettagli della politica di reso:

A. Gli acquirenti possono restituire gli articoli per ottenere un rimborso entro 7 giorni dal giorno in cui sono stati ricevuti, e l'acquirente deve sostenere i costi di spedizione di ritorno.Gli articoli devono essere restituiti nelle stesse condizioni in cui sono stati consegnati..

B. Gli acquirenti possono restituire gli articoli per un rimborso se non sono come descritto o con problemi di qualità entro 7 giorni dal ricevimento degli articoli.in base alle condizioni degli articoli ricevuti.
