Riflettore del target di misurazione della scansione 3D con filettatura da 5/8" con riflettore della stazione totale con base magnetica

Riflettore di bersaglio in bianco e nero con base magnetica

Modello:ADSmini108-2

Visualizzazione:

A. 6" circolare bianco/nero inclinazione e ruota bersaglio per la stazione di scansione.

B. montatura standard di stub Leica su, ad esempio, un palo GLS12.

C. Altezza centrale all'altezza del riflettore standard Leica.

D. 5/8"base a filettatura interna.

E. giogo di alluminio anodizzato e piastra di destinazione opaca non riflettente

F. Altezza dell'asse: 135 mm

Dati tecnici:

Contiene:

Obiettivo di scansione

Flat Magnet Mount

Confezione:

Sacchetto morbido

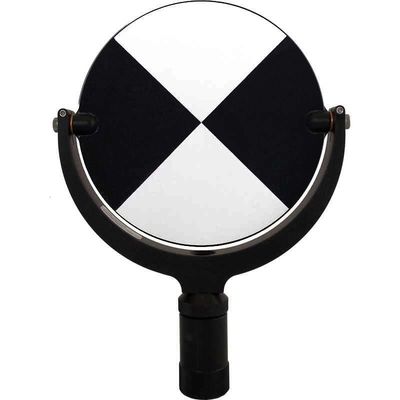

Obiettivo di scansione:

Nero e bianco

175.5 mm di altezza centrale

Diametro di 6 pollici (152,4 mm)

5/8 di pollice di filo inferiore

Il bersaglio dello scanner di scansione laser 3D è progettato per la rilevazione totale della stazione, garantendo misure precise e affidabili.

La sua funzione di inclinazione regolabile consente una vasta gamma di applicazioni, soddisfacendo le varie esigenze di input dell'utente.

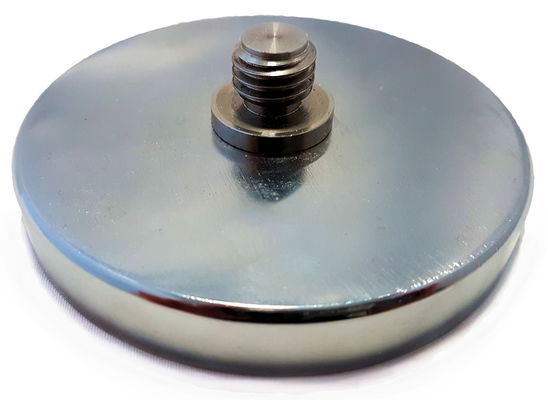

Base magnetica:

Ideale per il montaggio di un bersaglio di scansione, ricevitore GPS o prisma su una superficie piana in acciaio.

Forza di trazione 55 kg, Ø 100 mm, altezza 21 mm, peso 450 grammi.

Obiettivi e scansione

Gli obiettivi sono oggetti fisici che si impostano sul sito e che il software di scansione utilizza per legare insieme più scansioni.Se hai impostato correttamente i tuoi obiettiviTuttavia, se i bersagli sono posizionati in modo errato, sarà necessaria una grande quantità di registrazione manuale.La registrazione manuale richiede molto tempo., e vale assolutamente la pena dedicare un tempo supplementare sul campo per fissare correttamente gli obiettivi.

Impostare obiettivi

Quando si impostano obiettivi, è necessario tenere presente che sono necessari almeno 3 obiettivi per registrare due scansioni insieme.Questo significa che ogni scansione consecutiva deve avere 3 obiettivi in comune con la scansione precedenteSi raccomanda di utilizzare fino a cinque obiettivi come rete di sicurezza; tuttavia, avere troppi obiettivi richiede tempo e richiederà più tempo al software di registrazione per elaborare.

Quando si stabiliscono obiettivi, si tengono conto dei seguenti fattori: si sa che variano da produttore a produttore.

1. Risoluzione:Per esempio, per uno scanner FARO, a 1/4 di pollice, il bersaglio può essere fino a 60 piedi dallo scanner;a 1/8 di in può essere fino a 30 piedi di distanza.
2. Distanza:Come accennato in precedenza, i bersagli possono essere solo a una certa distanza dallo scanner e comunque fornire una registrazione accurata.Per esempio, c'è molta polvere e umidità nello spazio.
3. Ambiente:Fattori come il sole, la polvere e l'umidità possono avere un effetto sulla precisione con cui vengono catturati gli obiettivi.
4. Dimensione del bersaglio:I bersagli più piccoli devono essere posizionati più vicini allo scanner.
5. Qualsiasi vibrazione:Se siete in una stanza con vibrazioni o con un flusso d'aria molto pesante, come un ambiente meccanico, siate consapevoli che i vostri bersagli possono muoversi e prendete precauzioni extra per tenerli al sicuro.
